Đầu nối dây cáp cho bộ điều khiển logic có khả năng lập trình, dòng điện dưới 16A (6GK5798-2PP00-2AA6). Hàng mới 100%, hãng Siemens sản xuất.

Thông tin chung

• Tên sản phẩm: 6GK5798-2PP00-2AA6

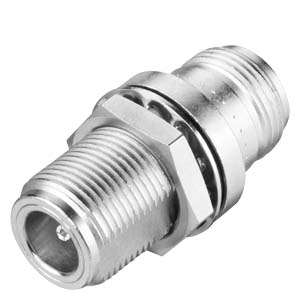

• Tên gọi: Đầu xuyên tủ (panel feedthrough) N-Connect female – N-Connect female

• Ứng dụng: Dẫn tín hiệu RF/anten xuyên qua thành tủ điện trong hệ IWLAN (2.4 GHz và 5 GHz).

Thông số kỹ thuật

• Kiểu kết nối: N-Connect cái ↔ N-Connect cái.

• Trở kháng: 50 Ω.

• Dải tần hoạt động: 0 … 11 GHz.

• Độ dày tường hỗ trợ: tối đa khoảng 4.5 mm.

• Cấp bảo vệ khi lắp đúng chuẩn: IP68.

• Kích thước: đường kính khoảng 20.7 mm, chiều dài khoảng 38 mm.

• Khối lượng: khoảng 55 g.

• Nhiệt độ làm việc: –30 °C đến +100 °C.

• Vật liệu: vỏ kim loại bền, thiết kế công nghiệp.

• Ứng dụng phù hợp: mạng công nghiệp IWLAN, anten ngoài trời, cáp RF suy hao thấp.

Cách kết nối & lắp đặt

• Khoan hoặc sử dụng lỗ xuyên tủ có đường kính phù hợp (khoảng 20.7 mm).

• Đặt đầu xuyên tủ vào và cố định bằng đai ốc kèm theo để đạt khả năng kín nước IP68.

• Kết nối cáp anten hoặc cáp RF có chuẩn N-Connect male vào hai đầu.

• Đảm bảo siết chặt chống rung và tránh độ ẩm xâm nhập đối với hệ thống IWLAN.

• Thường dùng để đưa anten hoặc đường RF từ trong tủ ra ngoài mà vẫn giữ độ kín của tủ điện.
