Môđun relay phanh SINAMICS 6SL3252-0BB00-0AA0

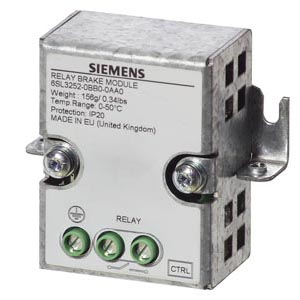

Sản phẩm Rơ-le Phanh SINAMICS (Mã sản phẩm: 6SL3252-0BB00-0AA0)

Thông tin chung

• Tên sản phẩm: Rơ-le Phanh SINAMICS (SINAMICS Brake relay).
• Mã sản phẩm: 6SL3252-0BB00-0AA0.
• Chức năng: Phụ kiện bổ sung dùng để điều khiển phanh cơ học (thắng) của động cơ (Brake relay for Power Module).
• Khả năng tương thích: Tương thích với các Mô-đun Công suất (Power Module) của Biến tần SINAMICS G120 Series (như PM240, PM250, PM260, PM240-2, PM240P-2, PM250).
• Đặc điểm: Bao gồm cả bộ dây cáp để kết nối với Power Module.

Thông số Điện áp và Dòng điện

• Điện áp cung cấp (Supply Voltage): 30V AC/DC và 250V AC/DC.
• Định mức Dòng điện (Ratings):
  • Mục đích chung (General purpose): 16A ở 250V AC.
  • Định mức động cơ (Motor rated):
    • 10 FLA ở 250V AC.
    • 4.5A FLA ở 480V AC.
  • Tải cảm ứng (Pilot duty): 1A ở 24V DC (Theo UL).
  • Tải thuần trở (Resistive loads only): 12A ở 24V DC; 7A ở 30V DC (Không theo UL).
• Dòng tiêu thụ tối đa: 16.0A ở 230V AC (khi vận hành hiệu quả).

Thông số Cơ học và Môi trường

• Kích thước đóng gói (LxWxH): Khoảng 145x155x45 mm.
• Trọng lượng tịnh (Net Weight): Khoảng 0.270 kg.
• Kích thước vỏ thiết bị (Enclosure Size): Khoảng 68x63x33 mm.
• Cấp bảo vệ (IP Rating): IP20 (Bảo vệ chống lại vật thể rắn lớn hơn 12.5 mm, không chống nước).
• Ứng dụng: Thích hợp cho lắp đặt trong nhà (indoor use) và môi trường kiểm soát.
