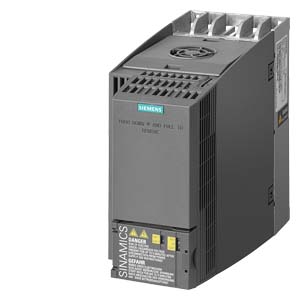

Biến tần 6SL3210-1KE21-7UB1

Thông tin chung

• Tên sản phẩm: 6SL3210-1KE21-7UB1
• Tên gọi: Biến tần SINAMICS G120C
• Ứng dụng: Điều khiển tốc độ động cơ 3 pha trong hệ thống tự động hóa công nghiệp.

Thông số kỹ thuật

• Điện áp vào: 3 pha AC 380–480 V, 47–63 Hz.
• Điện áp ra: 3 pha AC 400 V (danh định).
• Công suất tải nhẹ (LO): 7.5 kW.
• Công suất tải nặng (HO): 5.5 kW.
• Dòng danh định LO: khoảng 16.5 A.
• Dòng danh định HO: khoảng 17 A.
• Dòng ra tối đa: khoảng 25 A.
• Chế độ điều khiển: V/f, vector control không cảm biến.
• Tần số ra: 0 – 550 Hz (V/f), 0 – 240 Hz (vector).
• Quá tải:

• • LO: 150% trong 3 giây, sau đó 110% trong 57 giây.

  • HO: 200% trong 3 giây, sau đó 150% trong 57 giây.

• I/O tích hợp:

  • 6 DI (ngõ vào số)

  • 2 DO (ngõ ra số)

  • 1 AI (analog vào)

  • 1 AO (analog ra)

• Giao tiếp: USS, Modbus RTU.
• Cấp bảo vệ: IP20.
• Nhiệt độ làm việc: –10 °C đến +40 °C.
• Kích thước: Rộng ~100 mm, cao ~196 mm, sâu ~203 mm.
• Lắp đặt: Tủ điện, có quạt làm mát tích hợp.

Cách kết nối

• Đấu nguồn 3 pha vào L1 – L2 – L3.
• Đấu ra động cơ 3 pha vào U – V – W.
• Ngõ DI/DO dùng cho chạy/dừng, đảo chiều, chọn cấp tốc độ.
• Ngõ AI/AO dùng cho điều khiển tốc độ bằng tín hiệu analog 0–10 V hoặc 4–20 mA.
• Cổng RS485 dùng cho truyền thông USS/Modbus RTU.
• Cần bố trí khoảng hở thông gió để quạt giải nhiệt hoạt động hiệu quả.
