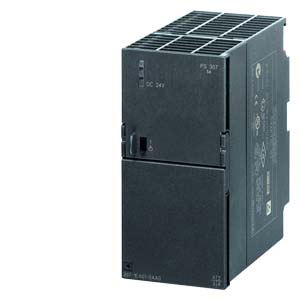

Bộ nguồn S7-300 PS307 24V DC/5A Siemens 6ES7307-1EA01-0AA0

Sản phẩm Bộ nguồn ổn áp SIMATIC S7-300 PS307 (Mã sản phẩm: 6ES7307-1EA01-0AA0)

Thông tin chung

• Mã sản phẩm: 6ES7307-1EA01-0AA0
• Loại sản phẩm: Bộ nguồn ổn áp (Regulated Power Supply Module)
• Dòng sản phẩm: SIMATIC S7-300 (PS307)
• Công dụng: Cung cấp nguồn điện 24V DC cho CPU và các mô-đun mở rộng của hệ thống PLC S7-300.

Thông số Đầu vào (Input)

• Loại nguồn cấp: 1 pha AC (1-phase AC)
• Điện áp định mức (Rated Voltage): 120V AC/230V AC (Tự động lựa chọn dải)
• Dải điện áp cho phép (Permitted Range):
  • Ở 120V AC: 85V AC đến 132V AC
  • Ở 230V AC: 170V AC đến 264V AC
• Tần số đường dây (Line Frequency): 50Hz/60 Hz (Dải cho phép: 47Hz đến 63Hz)
• Dòng điện đầu vào định mức:
  • Ở 120V AC: 2.3A
  • Ở 230V AC: 1.2A
• Thời gian lưu điện (Buffering Time): Tối thiểu 20ms (ở dòng định mức Iout và Vin = 93/187V)
• Bảo vệ bên trong (Không truy cập được): Cầu chì T 3,15A/250V
• Bảo vệ ngoài (Đề xuất): Bộ ngắt mạch nhỏ (Miniature circuit breaker) từ 6A loại C

Thông số Đầu ra (Output)

• Điện áp đầu ra định mức: 24V DC
• Dòng điện đầu ra định mức: 5A
• Độ ổn định điện áp (Relative Overall Tolerance): 3%
• Độ gợn sóng dư (Residual Ripple): Tối đa 50mV (đỉnh-đỉnh)
• Đặc điểm đầu ra:
  • Điện áp DC đã được điều chỉnh (Controlled, isolated DC voltage).
  • Chống ngắn mạch và hở mạch (Short circuit-proof, open circuit-proof).
  • Có thể mắc song song (Parallel connection is available)
• Bảo vệ ngắn mạch: Điện tử, không chốt (electronic, non-latching) ở 1.1x đến 1.3xIN
• Hiệu suất: Khoảng 87%
• Công suất tiêu thụ: Khoảng 138W
• Công suất tiêu tán (Power Loss): Khoảng 18W
• Chẩn đoán (Diagnostics): LED xanh lá báo hiệu “Output voltage DC 24V present”

Dữ liệu cơ học và Môi trường

• Kích thước (Rộng x Cao x Sâu): 60x125x20 mm
• Trọng lượng (Xấp xỉ): Khoảng 600 g
• Lắp đặt: Gắn trên thanh ray DIN (DIN Rail Mount)
• Cấp bảo vệ IP: IP20
• Nhiệt độ hoạt động: 0°C đến +6°C (Lắp đặt ngang)
• Nhiệt độ hoạt động: 0°C đến +40°C (Lắp đặt dọc)
• Độ ẩm tương đối: 10 đến 95% (Không ngưng tụ)
• Cách ly an toàn: Mạch SELV (Safety Extra-Low Voltage)
• Tiêu chuẩn cách ly: 250V AC (định mức), 4200V DC (kiểm tra)
