“Bộ kết nối chuyển đổi tín hiệu cho cân điện tử (7MH4960-6AA01). Hàng mới 100%, hãng Siemens sản xuất. “

Thông tin chung

• Mã sản phẩm: 7MH4960-6AA01

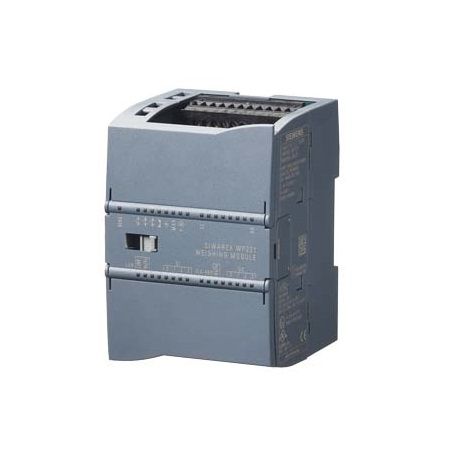

• Tên gọi: Module cân điện tử SIWAREX WP251

• Ứng dụng: Module cân chuyên dụng cho các ứng dụng trộn nguyên liệu (batching), chiết rót (filling), cân kiểm tra (checkweighing) hoặc tổng trọng lượng (totalizing) — hỗ trợ kết nối cảm biến tải trọng (load cell) và có thể hoạt động độc lập hoặc tích hợp với PLC.

Thông số kỹ thuật

• Kênh cân: 1 kênh.

• Hỗ trợ cảm biến: load cell kiểu cầu đầy (full-bridge) hoặc strain gauge, dải nhạy từ 1-4 mV/V.

• Giao tiếp: RS-485 và Ethernet.

• Ngõ vào/ra tích hợp: 4 ngõ số vào (DI), 4 ngõ số ra (DQ), 1 ngõ ra analog (AO) 0/4…20 mA.

• Nguồn cấp: 24 V DC.

• Độ phân giải tín hiệu đầu vào: lên tới ± 4.000.000 phần trên mV/V.

• Tốc độ lấy mẫu: ~100 Hz.

• Kích thước: khoảng 70 mm rộng × 100 mm cao × 75 mm sâu.

• Trọng lượng: khoảng 300 g.

• Cấp bảo vệ: IP20 (không chống nước bụi đặc biệt).

• Nhiệt độ làm việc: khoảng –10 °C đến +60 °C (ứng dụng chuẩn).

• Giá trị độ chính xác: ví dụ ±0.05% v.E. (tùy theo hiệu chuẩn và ứng dụng).

• Chứng nhận “legal-for-trade” (hợp pháp cho cân thương mại) theo các tiêu chuẩn như OIML R76 / R51 / R61 / R107.

Cách kết nối & sử dụng

• Kết nối nguồn 24 V DC vào module.

• Kết nối cảm biến tải (load cell) vào kênh cân của module, đảm bảo sử dụng cáp xoắn ít nhiễu và đấu shield chống nhiễu.

• Sử dụng giao tiếp RS-485 hoặc Ethernet để liên kết với PLC hoặc hệ thống điều khiển mạng.

• Dùng các ngõ DI/DQ để kiểm soát van/chức năng chiết rót, cân trộn; ngõ AO để xuất tín hiệu analog trọng lượng ra bên ngoài.

• Khi sử dụng cho ứng dụng cân hợp pháp, cần thực hiện hiệu chuẩn đúng quy định và gắn biện pháp bảo vệ đầu cảm biến nếu cần.

• Có thể dùng module độc lập hoặc tích hợp vào hệ thống SIMATIC S7-1200 thông qua TIA Portal để cấu hình và giám sát.
