Đầu nối mặt trước 20 cực cho SIMATIC S7-300 6ES7392-1AJ00-0AA0

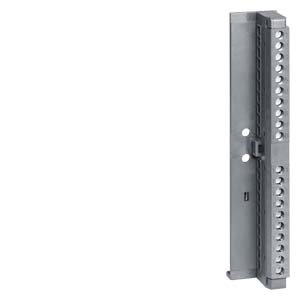

Sản phẩm Đầu nối mặt trước 20 cực của Siemens (Mã sản phẩm: 6ES7392-1AJ00-0AA0)

Thông tin chung

• Tên sản phẩm: Đầu nối mặt trước (Front connector).
• Mã sản phẩm: 6ES7392-1AJ00-0AA0.
• Hệ thống tương thích: SIMATIC S7-300 và ET 200M.
• Chức năng: Dùng để kết nối tín hiệu (I/O) cho các Mô-đun Tín hiệu (Signal Modules).
• Số cực: 20-pole (20 chân).
• Loại tiếp điểm: Tiếp điểm bắt vít (Screw contacts).

Thông số đấu nối

• Phương pháp đấu nối tín hiệu I/O: Đầu nối bắt vít (Screw terminals).
• Chiều dài dây cần tuốt vỏ: 6 mm.
• Tiết diện dây dẫn có thể kết nối:
  • Dây cứng/đơn (Massive cables): 0.25 mm² đến 1.5 mm² (hoặc AWG 24 đến AWG 16).
  • Dây mềm/bện (Flexible cables): 0.25 mm² đến 1.5 mm² (hoặc AWG 24 đến AWG 16).
  • Dây mềm có đầu cốt (End sleeve): 0.25 mm² đến 1.5 mm².
  • Số dây/kết nối: 1 dây; hoặc kết hợp 2 dây tối đa 1.5 mm² (tổng) trong một đầu cốt chung.

Điều kiện Môi trường

• Nhiệt độ môi trường khi hoạt động (Operating Temperature):
  • Tối thiểu: 0°C.
  • Tối đa: 60°C.
• Nhiệt độ khi lưu trữ/vận chuyển:
  • Tối thiểu: -40°C.
  • Tối đa: 70°C.

Kích thước và Trọng lượng

• Trọng lượng tịnh (Net Weight): Khoảng 0.069 kg (69 g).
• Kích thước đóng gói (LxWxH): Khoảng 4.20×4.30×2.90 cm.
