MCB

1. Thông tin chung

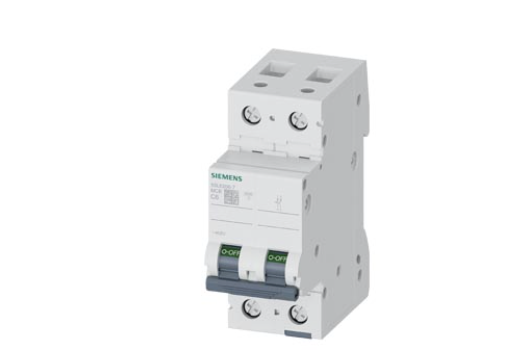

• Mã sản phẩm: 5SL6206-7

• Loại: Miniature Circuit Breaker (MCB) — aptomat tép nhỏ

• Dòng / series: SENTRON 5SL6

• Công dụng: Bảo vệ mạch điện — ngắt khi quá tải hoặc ngắn mạch, dùng cho mạch phụ, chiếu sáng, động cơ nhỏ, tải nhẹ/trung bình

2. Thông số kỹ thuật chính

• Số cực: 2P (2 pha/2 cực)

• Dòng định mức: 6 A

• Kiểu nhảy (trip curve): Loại C (C‑curve) — phù hợp mạch có dòng khởi động/tải cảm ứng nhẹ

• Điện áp định mức AC: 400 V

• Khả năng cắt ngắn mạch (breaking capacity): 6 kA

• Tiết diện dây nối: 0.75 – 25 mm² (một số nguồn ghi đến 35 mm²)

• Mức bảo vệ vỏ: IP20

• Thích hợp gắn trên rail DIN

• Nhiệt độ làm việc: khoảng –25 °C đến +45 °C

3. Cách sử dụng / lưu ý khi lắp đặt

• Gắn MCB vào rail DIN, đấu pha + pha (hoặc pha + neutral tuỳ mạch) vào 2 cực vào, tải đấu từ 2 cực ra.

• Dùng cho các mạch chiếu sáng, ổ cắm, tải nhỏ / trung bình. Tránh dùng cho tải công suất lớn hoặc động cơ công nghiệp nặng.

• Đảm bảo tiết diện dây phù hợp với dòng định mức để đạt hiệu quả bảo vệ.

• Sau khi lắp đặt, MCB sẽ tự ngắt khi dòng vượt mức hoặc có ngắn mạch, bảo vệ mạch và thiết bị phía sau.
