Bộ lập trình S7-300 CPU 315-2 PN/DP 6ES7315-2EH14-0AB0

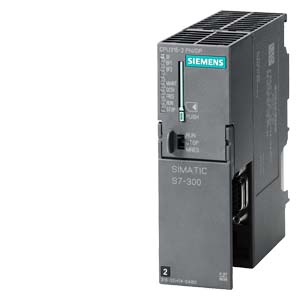

SIMATIC S7-300 CPU 315-2 PN/DP (Mã hàng: 6ES7315-2EH14-0AB0)

• Loại CPU: Bộ xử lý trung tâm (Central Processing Unit) CPU 315-2 PN/DP thuộc dòng SIMATIC S7-300.
• Bộ nhớ làmViệc (Work Memory): 384 KB (tích hợp).
• Bộ nhớ nạp (Load Memory): Cần Micro Memory Card (MMC) (Tối đa 8 MB) để lưu trữ chương trình.
• Điện áp cung cấp: 24V DC (Phạm vi cho phép: 20.4V đến 28.8V).
• Tổn hao công suất (Power Loss, điển hình): Khoảng 4.65W.

Giao diện Và Truyền thông:

• Giao diện 1: MPI/PROFIBUS DP (Master/Slave).
  • Tốc độ truyền tối đa: 12 Mbit/s.
  • Chức năng: MPI, PROFIBUS DP Master/Slave, Giao tiếp S7.
• Giao diện 2: Ethernet PROFINET (IO Controller/IO Device).
  • Cổng: 2 cổng RJ45 tích hợp chức năng chuyển mạch (2-port Switch).
  • Chức năng: PROFINET IO, Giao tiếp S7, Truyền thông mở.

Hiệu suất Xử lý:

• Thời gian xử lý lệnh Bit (điển hình): Khoảng 0.05 μs.
• Thời gian xử lý lệnh Word (điển hình): Khoảng 0.09 μs.
• Thời gian xử lý Số học dấu chấm cố định (điển hình): Khoảng 0.12 μs.
• Thời gian xử lý Số học dấu chấm động (điển hình): Khoảng 0.45 μs.
• Số lượng khối (Blocks) tối đa: 1024 (DBs, FCs, FBs).

Thông số khác:

• Vùng địa chỉ I/O (Inputs/Outputs): Tối đa 2 KB cho cả đầu vào và đầu ra.
• Lắp đặt: Gắn trên thanh ray DIN 35 mm.
• Kích thước (Rộng x Cao x Sâu): Khoảng 40 mm×125 mm×130 mm.
• Trọng lượng (Khối lượng tịnh): Khoảng 0.379 kg.
• Phần mềm lập trình: STEP 7 V5.5 SP1 hoặc cao hơn.
