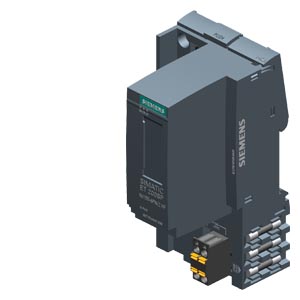

Môđun truyền thông SIMATIC ET 200SP, PROFINET 6ES7155-6AU01-0CN0

Sản phẩm (Interface Module IM 155-6PN/2 HF) của Siemens (Mã sản phẩm: 6ES7155-6AU01-0CN0)

Thông tin chung & Thiết bị

• Mã sản phẩm: 6ES7155-6AU01-0CN0.
• Tên sản phẩm: Module giao tiếp IM 155-6PN/2 High Feature.
• Dòng sản phẩm: SIMATIC ET 200SP (Hệ thống I/O phân tán).
• Chức năng: Giao tiếp và kết nối SIMATIC ET 200SP làm thiết bị ngoại vi (IO Device) với bộ điều khiển (IO Controller) qua PROFINET.
• Bộ sản phẩm: Bao gồm Interface Module và Server Module (Module kết thúc trạm).

Thông số Giao tiếp & Mạng

• Giao thức truyền thông: PROFINET (IO Device).
• Số cổng giao tiếp: 2 cổng (tích hợp Switch) thông qua BusAdapter (cần mua riêng).
• Chế độ hoạt động:
  • Hỗ trợ S2 Redundancy (Dự phòng cho kết nối với CPU).
  • Hỗ trợ Multi Hot Swapping (Thay thế module trong khi hệ thống đang chạy).
  • Hỗ trợ chế độ Isochronous Mode (Đồng bộ thời gian thực) với chu kỳ 0.25ms.
• Giao thức phụ: Hỗ trợ Open IE communication (Truyền thông TCP/IP).

Thông số Điện & Cấu hình

• Nguồn cấp định mức (DC): 24V DC (19.2 đến 28.8V).
• Công suất tiêu thụ (Điển hình): Khoảng 2.4W.
• Số lượng Module ngoại vi tối đa:
  • Tối đa 64 module I/O của ET 200SP.
  • Tối đa 16 module ET 200AL (Module I/O phân tán cấp bảo vệ cao hơn).
• Vùng địa chỉ tối đa: Tối đa 1.440 byte cho toàn bộ trạm ET 200SP.

Thông số Vật lý & Lắp đặt

• Kiểu lắp đặt: Lắp trên Thanh DIN 35 mm.
• Kích thước (R x C x S): 50mm x 117mm x 74mm.
• Trọng lượng (Khoảng): 150g
• Cấp bảo vệ: IP20 (Chống chạm ngón tay).
• Kỹ thuật đấu nối: Sử dụng BusAdapter (Cần mua riêng) để kết nối cáp PROFINET.
• Nhiệt độ môi trường hoạt động: −30℃ đến 60℃ (hoặc 50℃ tùy theo vị trí lắp đặt).
