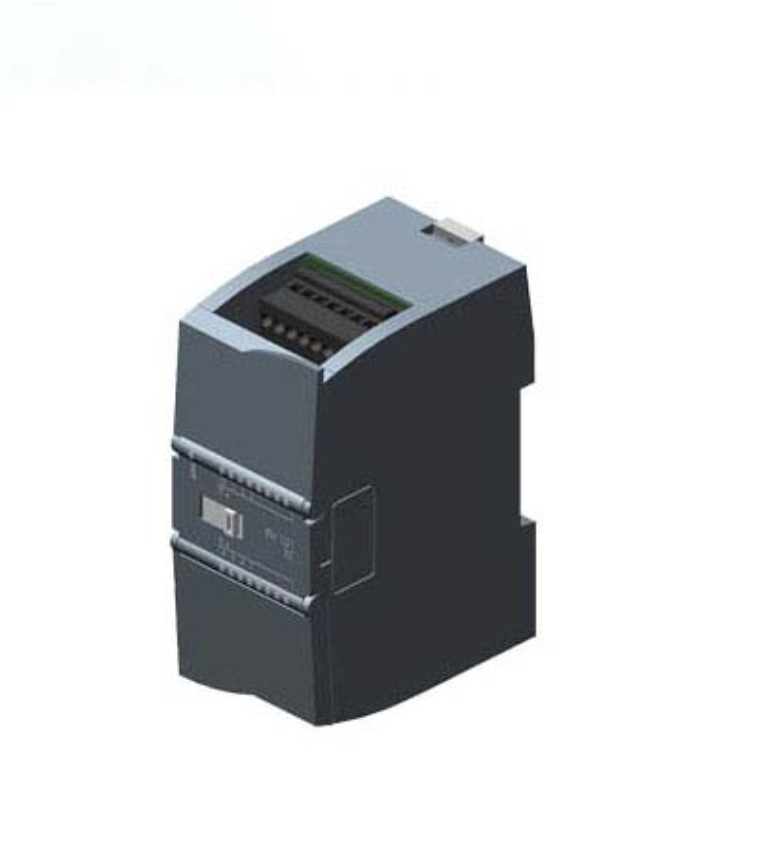

Digital Output SM 1222, 8 DO, Relay

1. Thông tin chung

• Mã sản phẩm: 6ES7222-1HF32-0XB0

• Loại: Module ngõ ra kỹ thuật số (Digital Output Module), thuộc dòng SM 1222

• Công dụng: cung cấp các ngõ ra số (DO) dạng relay — dùng để điều khiển thiết bị bên ngoài (contactor, van, đèn, tải AC/DC, v.v.) từ PLC S7‑1200

2. Thông số kỹ thuật chính

• Số ngõ ra: 8 outputs (8 DO)

• Kiểu output: relay dry‑contact

• Dòng tải tối đa mỗi kênh: 2 A (với tải điện trở)

• Điện áp hỗ trợ output: DC 5…30 V hoặc AC 5…250 V (tùy tải)

• Nguồn cấp module: 24 V DC (dải 20.4–28.8 V DC)

• Công suất tiêu hao module: ~ 4.5 W (khi không tải)

• Cấp bảo vệ vỏ: IP20

• Trọng lượng: khoảng 0.177 kg

3. Cách kết nối / sử dụng cơ bản

• Gắn module vào phía sau CPU S7‑1200 theo chuẩn rail / đế của Siemens.

• Cấp nguồn 24 V DC cho module.

• Đấu dây từ các ngõ DO của module tới tải cần điều khiển (van, contactor, đèn, thiết bị AC/DC…) — đảm bảo tải mỗi kênh ≤ 2 A.

• Trong chương trình PLC: khai báo module SM 1222 rồi dùng lệnh output digital để điều khiển.

• Module phù hợp khi bạn cần điều khiển tải AC/DC mạch điện công nghiệp hoặc tải công suất trung bình nhẹ — relay giúp cách ly tín hiệu logic PLC với mạch tải bên ngoài.
