Môđun đầu ra Analog SM532 4AQ 6ES7532-5HD00-0AB0

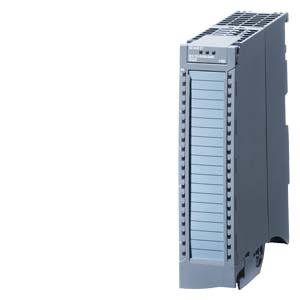

Sản phẩm Mô-đun ngõ ra tương tự AQ 4xU/I ST của Siemens (Mã sản phẩm: 6ES7532-5HD00-0AB0)

Thông tin chung

• Tên sản phẩm: Mô-đun ngõ ra tương tự (Analog Output Module).
• Mã sản phẩm: 6ES7532-5HD00-0AB0.
• Hệ thống tương thích: PLC SIMATIC S7-1500 và ET 200MP.
• Loại mô-đun: AQ 4xU/I ST (4 kênh Ngõ ra Điện áp/Dòng điện, Tiêu chuẩn).
• Số kênh ngõ ra tương tự (AO): 4 kênh (4 AO), được nhóm thành 1 nhóm 4 kênh.
• Độ phân giải: 16bit.
• Độ chính xác (Accuracy): 0.3%.

Thông số tín hiệu ngõ ra

• Dải tín hiệu ngõ ra (Điện áp):
  • 0V đến 10V.
  • ±10V.
  • 1V đến 5V.
• Dải tín hiệu ngõ ra (Dòng điện):
  • 0mA đến 20mA.
  • 4mA đến 20mA.
  • ±20mA.
• Trở kháng tải (Tải điện áp): Tối đa 1 kΩ.
• Trở kháng tải (Tải dòng điện): Tối đa 750Ω.
• Thời gian ổn định tín hiệu: Khoảng 0.2 ms (Điện áp), 0.4 ms (Dòng điện).
• Giá trị thay thế (Substitute Value): Có, khi có lỗi chẩn đoán.

Chức năng và Chẩn đoán

• Chức năng chẩn đoán: Có (ví dụ: đứt dây, ngắn mạch, tràn/dưới ngưỡng).
• Hỗ trợ an toàn chức năng: Hỗ trợ tắt tải an toàn lên đến SIL CL1 (theo EN 62061:2005 + A2:2015) và Category 2/PLc (theo EN ISO 13849-1:2015).
• Cách ly:
  • Cách ly giữa các kênh: Không.
  • Cách ly giữa các kênh và Bus sau (Backplane bus): Có.
• Cấu hình trong RUN (CiR): Có thể tham số hóa lại trong RUN.

Thông số Điện và Kích thước

• Nguồn cấp định mức (DC): 24V DC.
• Điện áp tải (L+): 24V DC (19.2V đến 28.8V).
• Tiêu thụ công suất từ Bus sau: Điển hình 1.15W.
• Tổn thất công suất (Power Loss): Điển hình 3.5W.
• Kích thước (Rộng x Cao x Sâu): 35mm x 14 mm x 129mm.
• Trọng lượng tịnh (Net Weight): Khoảng 0.405 kg.
• Phụ kiện đi kèm: Phần cấp nguồn (infeed element), giá đỡ chắn (shield bracket) và terminal chắn (shield terminal).
• Phụ kiện cần đặt hàng riêng: Đầu nối mặt trước (Front Connector, loại bắt vít hoặc Push-in).
