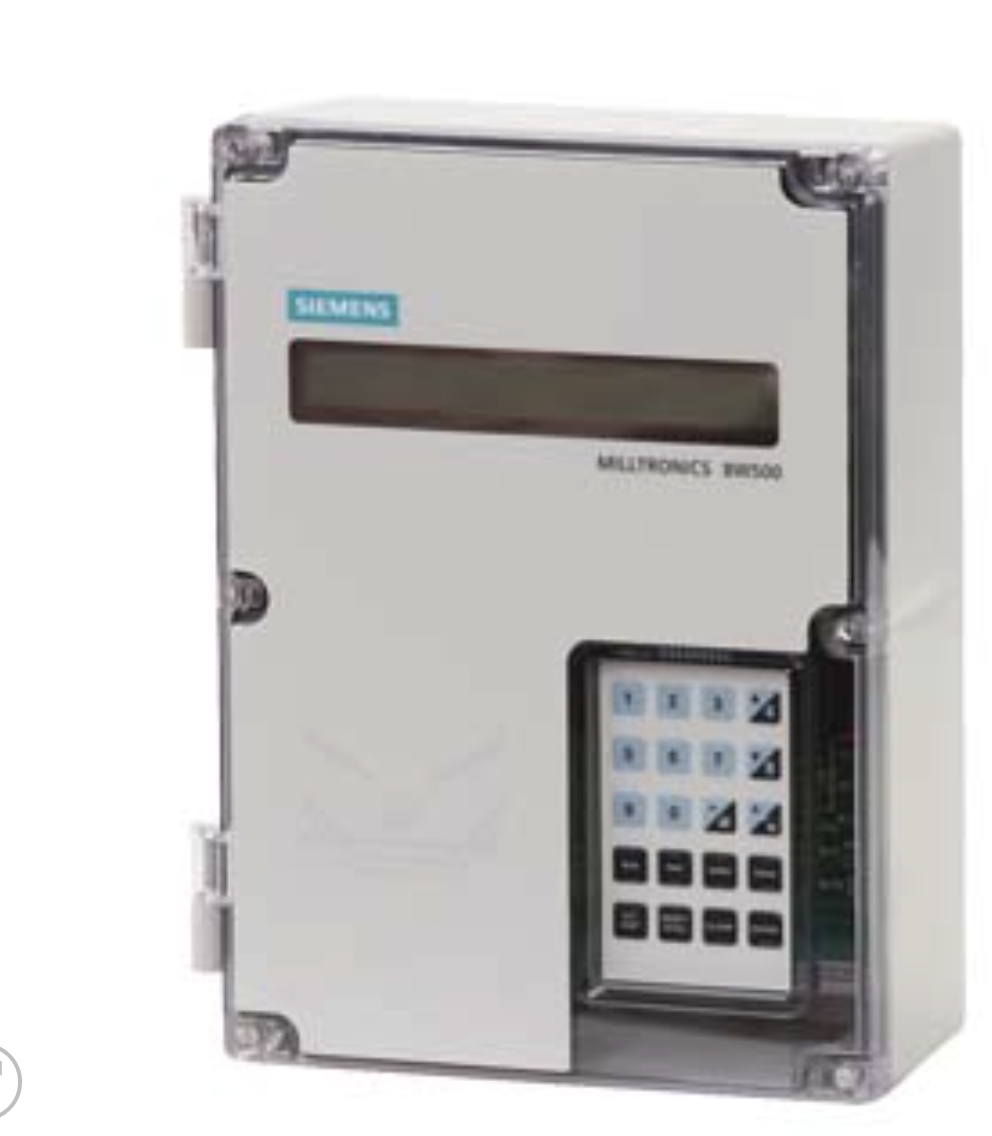

Đầu cân băng tải BW500 7MH7152-3BA00-2AA

1. Thông tin chung
Mã sản phẩm: 7MH7152‑3BA00‑2AA
Tên / Loại: BW500 – Full‑feature Integrator cho cân băng tải / weighfeeder
Công dụng: nhận dữ liệu từ load‑cell + sensor tốc độ băng tải để tính khối lượng, lưu lượng vật liệu, tổng khối lượng, và cung cấp các tín hiệu output / điều khiển tương ứng

2. Thông số kỹ thuật chính

• Nguồn cấp: 10–30 V DC (phiên bản 3BA)

• Hỗ trợ 1 … 6 load‑cell input

• Có board I/O phụ (auxiliary I/O board) — gồm 2 ngõ analog input và 2 analog output (dùng cho PID control, hiệu chuẩn online, biểu diễn lưu lượng, tốc độ, tải…)

• Hỗ trợ output: analog mA (rate, load, speed …), relay báo lỗi/alarms, contact tổng lượng, output xung hoặc relay để điều khiển thiết bị ngoài

• Hiệu chuẩn tự động: zero calibration và electronic span calibration — giúp dễ set‑up và duy trì độ chính xác đo trong thời gian dài

• Tính năng nâng cao: điều khiển cân, cân định lượng, xuất tín hiệu analog/relay, totalizer, kiểm soát lưu lượng, cân theo vật liệu, hỗ trợ nhiều load‑cell, phù hợp cho các ứng dụng băng tải công nghiệp, cân hàng rời

3. Cách kết nối / sử dụng cơ bản

• Kết nối load‑cell (đặt dưới băng tải) vào input của BW500 để lấy tín hiệu tải.

• Kết nối sensor đo tốc độ băng tải (belt speed sensor) để lấy tín hiệu vận tốc băng tải — cần để BW500 tính lưu lượng (flow rate) chính xác.

• Cấp nguồn DC 10–30 V cho BW500 phiên bản 3BA.

• Nếu cần điều khiển lưu lượng hoặc cân định lượng — dùng board I/O phụ + analog I/O để xuất tín hiệu analog hoặc điều khiển thiết bị bên ngoài (van, motor, máy cấp liệu…) theo yêu cầu.

• Cấu hình zero/span, thông số vật liệu, băng tải, hệ số hiệu chỉnh trong BW500 để đảm bảo độ chính xác cao.

• Sử dụng outputs (analog, relay, totalizer, xung) để giám sát, lưu trữ dữ liệu hoặc điều khiển hệ thống theo logic mong muốn.
