CB 3P 50A

1. Thông tin chung

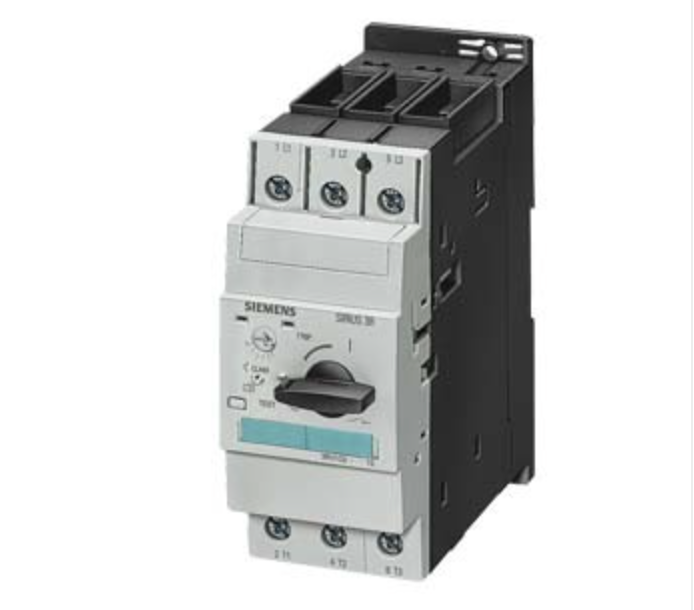

• Mã sản phẩm: 3RV1031-4HA10

• Loại: Manual Motor Starter / Motor Protection Circuit Breaker (Bộ khởi động – bảo vệ động cơ) thuộc dòng SIRIUS 3RV1

• Công dụng: Bảo vệ và khởi động động cơ 3 pha — bao gồm bảo vệ quá tải (overload), bảo vệ mất pha/pha bất thường, bảo vệ ngắn mạch; dùng để đóng/ ngắt nguồn motor và bảo vệ motor trong hệ thống điện

2. Thông số kỹ thuật chính

• Khung: Size S2

• Phạm vi điều chỉnh dòng bảo vệ quá tải: 40 – 50 A

• Dòng định mức vận hành: 50 A

• Công suất động cơ tối đa: ~ 22 kW (ở 400 V, AC‑3)

• Số cực: 3 pha

• Điện áp định mức: đến 690 V AC

• Khả năng ngắt ngắn mạch (short‑circuit breaking capacity): 50 kA ở 400 V

• Cấp bảo vệ mặt trước: IP20

• Có bảo vệ mất pha & bảo vệ quá tải (thermomagnetic trip) + bảo vệ ngắn mạch (magnetic short‑circuit trip)

• Lắp đặt: Rail DIN 35 mm hoặc base mounting; kích thước ~ 140 mm (cao) × 55 mm (rộng) × 149 mm (dày)

3. Cách kết nối / sử dụng cơ bản

• Đấu 3 pha nguồn vào các terminal đầu vào của 3RV1031

• Đấu dây ra motor từ terminal ngõ ra của 3RV1031

• Cài đặt dòng phù hợp động cơ thông qua núm điều chỉnh (40–50 A) — để bảo vệ quá tải đúng theo định mức motor

• Khi động cơ khởi động, sử dụng 3RV1031 để ON/OFF nguồn; nếu có quá tải hoặc mất pha/ngắn mạch — 3RV1031 tự ngắt để bảo vệ motor

• Có thể kết hợp với contactor để điều khiển từ xa hoặc tích hợp với hệ điều khiển tự động
