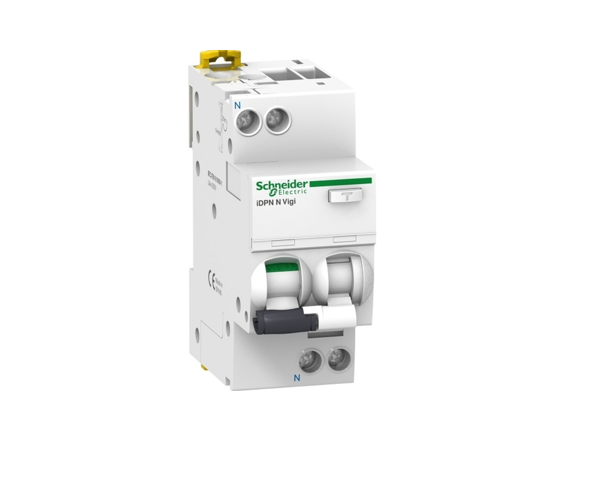

RCBO chống giật Schneider 25A 30mA 6kA 1P+N A9D31625

Sản phẩm RCBO chống giật Schneider 25A 30mA 6kA 1P+N  của Schneider (Mã sản phẩm: A9D31625)

Thông số Định danh & Chức năng

• Mã sản phẩm: A9D31625
• Tên viết tắt thiết bị: iDPN N Vigi
• Loại sản phẩm: RCBO (Residual Current Breaker with Overcurrent Protection) – Cầu dao bảo vệ quá dòng và dòng rò.
• Chức năng chính: Bảo vệ đồng thời 3 sự cố:
  • Quá tải (Overload) – Bảo vệ nhiệt.
  • Ngắn mạch (Short-circuit) – Bảo vệ từ.
  • Dòng rò/Chạm đất (Earth-leakage/Residual current) – Bảo vệ chống giật.

 Đặc tính Điện và Bảo vệ

• Số cực: 1P+N (1 Cực Pha được bảo vệ và 1 Cực Trung tính được ngắt).
• Dòng điện định mức (In​): 25A
• Điện áp hoạt động định mức (Ue​): 230VAC đến 240V AC (50Hz)
• Khả năng cắt ngắn mạch (Icn​): 6kA (tại 230V/240V AC)
• Độ nhạy dòng rò (IΔn​): 30mA
  • Đây là mức độ nhạy tiêu chuẩn, được thiết kế để bảo vệ an toàn cho con người (chống giật).
• Loại bảo vệ dòng rò: Loại AC (Type AC)
  • Chỉ phát hiện và ngắt dòng rò xoay chiều (AC).
• Đặc tuyến (Đường cong) ngắt: C
  • Bảo vệ từ tính (ngắn mạch) hoạt động khi dòng điện nằm trong khoảng 5 đến 10 lần In​. Phù hợp với tải điện trở và cảm kháng thông thường.
• Giới hạn năng lượng (Limitation Class): 3 (Khả năng giới hạn năng lượng đi qua khi ngắn mạch cao nhất).

 Cấu tạo & Cơ học

• Vị trí Trung tính: Bên trái (Neutral position: Left)
• Chỉ báo trạng thái: ON/OFF và Chỉ báo lỗi (Trip)
• Phương pháp lắp đặt: Lắp trên thanh ray DIN (Clip-on mounting)
• Kích thước (Rộng x Cao x Sâu): 36 mm×85 mm×73 mm (Bề rộng chiếm 4 modules 9 mm trên thanh ray DIN)
• Khối lượng tịnh: Khoảng 125 g
• Cấp bảo vệ (IP): IP20 (Đầu nối), IP40 (Khi lắp trong tủ điện)
• Độ bền cơ học/điện: 20,000/10,000 chu kỳ
• Kiểu kết nối: Đầu nối bắt vít cho dây dẫn cứng 1 đến 16 mm2 và dây mềm 1 đến 10 mm2.
