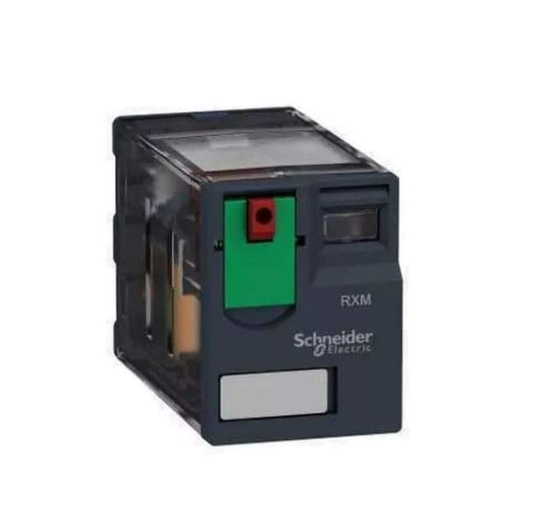

Relay RXM4AB1P7 Schneider – 4 Poles (14 chân)

Relay RXM4AB1P7 Schneider – 4 Poles (14 chân) của Schneider ( Mã sản phẩm: RXM4AB1P7 )

 Thông số kỹ thuật chính

• Dạng tiếp điểm: 4 C/O (4 Common/Changeover) — thường được ghi là “4PDT” (4 poles, double throw) trên một số bảng.
• Điện áp cách điện định mức (Ui): 250V (theo IEC) / 300V (UL/CSA)
• Điện áp chịu đựng xung (Uimp): 2.5kV (1.2/50 µs)
• Tải danh định:
  • 6A tại 250V AC (NO) theo IEC.
  • 6A tại 28V DC (NO) theo IEC.
• Tần suất làm việc & độ bền:
  • Tuổi thọ cơ học: 10,000,000 chu kỳ
  • Tuổi thọ điện (đối với tải trở) khoảng 100,000 chu kỳ.
• Thời gian tác động: Khoảng 20ms để đóng, và 20ms để mở.
• Vị trí lắp: Có thể lắp ở bất cứ vị trí nào (Any position)
• Mức tiêu thụ cuộn dây: ~1.2VA tại 60Hz.

 Tính năng nổi bật

• Có nút kiểm tra khóa (lockable test button) để thử trạng thái relay một cách an toàn.
• Kiểu cắm vào socket – dễ thay thế/ bảo dưỡng.
• Thiết kế nhỏ gọn, phù hợp cho tủ điện, bảng điều khiển công nghiệp.

 Ứng dụng gợi ý

• Sử dụng như relay trung gian trong các hệ thống điều khiển: PLC, tủ điện, hệ thống máy móc tự động hóa.
• Khi cần chuyển mạch nhiều kênh (vì có tới 4 poles) như: điều khiển động cơ, bộ tải phụ, báo lỗi, đóng mở mạch.
• Phù hợp thay thế hoặc lắp mới trong các dự án sử dụng cuộn dây 230V AC và tải đến khoảng 6A.

 Lưu ý khi chọn và sử dụng

• Đảm bảo dòng tải thực tế không vượt quá 6A hoặc nếu vượt cần chọn loại có dòng chịu tải lớn hơn.
• Kiểm tra điện áp cuộn dây (230V AC) có phù hợp với nguồn cung cấp thực tế tại chỗ lắp.
• Khi lắp đặt, chọn socket phù hợp và đảm bảo tiếp xúc tốt để tránh hiện tượng tiếp xúc kém.
• Đảm bảo nhiệt độ và môi trường lắp đặt phù hợp với điều khoản kỹ thuật (hoạt động -40…+55 °C).
