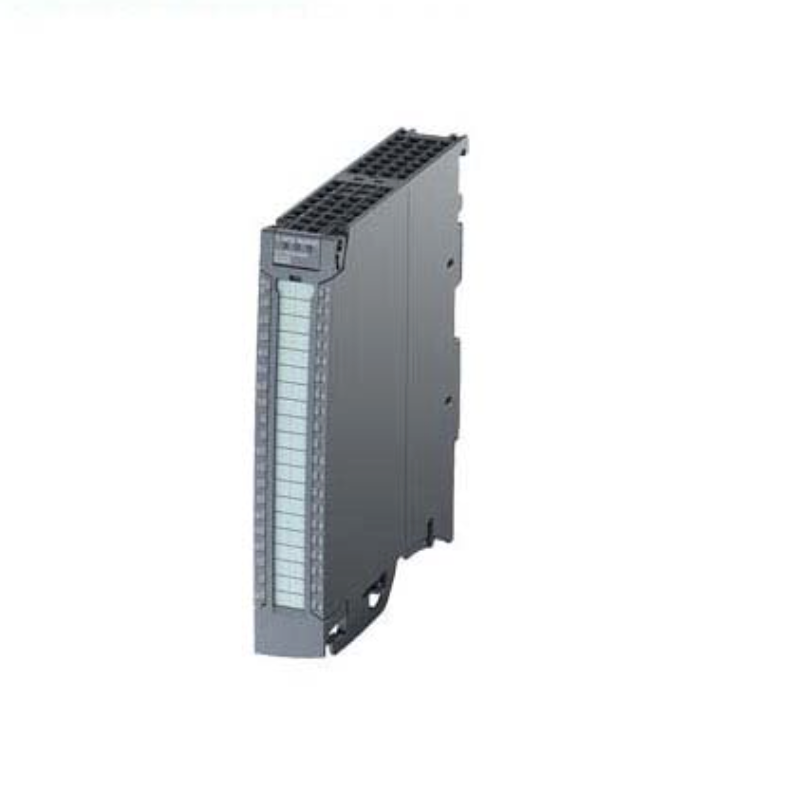

Module I/O SM 522 DQ 16x24VDC/0.5A BA

1. Thông tin chung

• Mã sản phẩm: 6ES7522-1BH10-0AA0

• Loại: Digital Output Module (ngõ ra số) thuộc SIMATIC S7‑1500

• Công dụng: xuất tín hiệu số từ PLC ra thiết bị bên ngoài như relay, van điện từ, đèn, contactor, thiết bị 24 V DC.

2. Thông số kỹ thuật chính

• Số ngõ ra: 16 outputs, transistor sourcing, 24 V DC

• Dòng tối đa mỗi kênh: 0.5 A

• Tổng dòng module: tối đa 8 A; tối đa 4 A cho mỗi nhóm 8 outputs

• Cách ly: giữa ngõ ra và bus logic/backplane

• Kích thước: rộng 25 mm, cao 147 mm, sâu ~129 mm

• LED báo trạng thái: RUN, ERROR, PWR, LED trạng thái mỗi channel (CHx)

3. Cách kết nối / sử dụng cơ bản

• Gắn module vào rack/module S7‑1500 theo chuẩn rail/module

• Cấp nguồn 24 V DC đúng dải (19.2–28.8 V)

• Đấu dây từ các ngõ DO tới tải (van, relay, đèn, contactor …), đảm bảo mỗi kênh ≤ 0.5 A, tổng nhóm ≤ 4 A

• Trong TIA Portal, khai báo module DQ 16x24VDC/0.5A BA, ánh xạ 16 outputs để điều khiển từ PLC

• Phù hợp để điều khiển nhiều tải 24 V DC trong hệ thống tự động hóa, máy móc, tủ điều khiển
