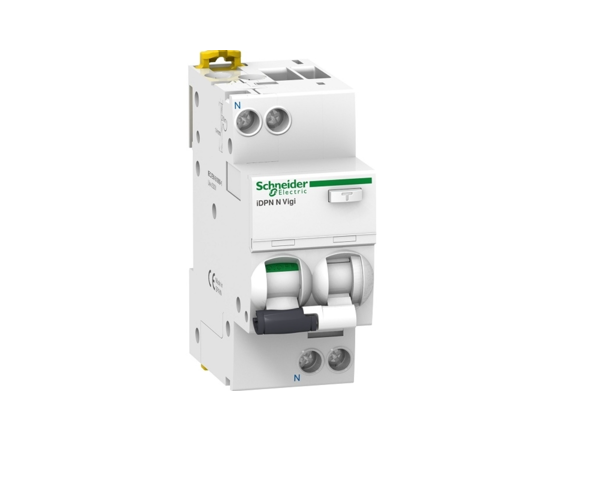

RCBO chống giật Schneider 1P+N 32A 30mA 6KA A9D31632

Sản phẩm RCBO chống giật Schneider 1P+N 32A 30MA 6KA  của Schneider (Mã sản phẩm: A9D31632)

1. Tính năng Bảo vệ và Điện áp

• Mã sản phẩm: A9D31632
• Loại thiết bị: RCBO (Residual Current Breaker with Overcurrent Protection)
• Chức năng: Tích hợp bảo vệ mạch điện khỏi:
  • Quá tải (Overload – Bảo vệ nhiệt).
  • Ngắn mạch (Short-circuit – Bảo vệ từ).
  • Dòng rò/Chạm đất (Earth-leakage – Chống giật).
• Số cực: 1P+N (1 Cực Pha được bảo vệ và 1 Cực Trung tính được ngắt đồng thời).
• Dòng điện định mức (In​): 32A
• Điện áp hoạt động (Ue​): 220V đến 240V AC (50Hz)
• Khả năng cắt ngắn mạch (Icn​): 6kA (tại 230V AC)

2. Bảo vệ Dòng rò (Chống giật)

• Độ nhạy dòng rò (IΔn​): 30mA (Mức độ nhạy cao, tiêu chuẩn an toàn để bảo vệ trực tiếp cho người).
• Loại dòng rò: Loại AC (Type AC) (Chỉ phản ứng với dòng rò xoay chiều hình sin).
• Thời gian trễ: Tức thời (Instantaneous).
• Công nghệ ngắt dòng rò: Độc lập với điện áp.

3. Đặc tính Vật lý và Cơ học

• Đặc tuyến ngắt (Trip Curve): C (Ngắt tức thời khi dòng điện từ 5 đến 10 lần In​).
• Lắp đặt: Lắp cố định trên thanh ray DIN (Clip-on mounting).
• Kích thước vật lý:
  • Chiều rộng (W): 36 mm (tương đương 4 module 9 mm).
  • Chiều cao (H): 85 mm.
  • Chiều sâu (D): 73 mm.
• Kết nối: Đầu nối bắt vít cho dây dẫn cứng 1 đến 16 mm2 và dây mềm 1 đến 10 mm2.
• Độ bền: Cơ học 20,000 chu kỳ; Điện 10,000 chu kỳ.
• Cấp bảo vệ IP: IP20 (Đầu nối) và IP40 (Khi lắp trong tủ điện).
• Tiêu chuẩn: Tuân thủ EN/IEC 61009-2-1
